Les plans des poêles OXALIBRES

Télécharger les plans de poêles de masse en 3D

Vous trouverez dans ce lien différents documents :

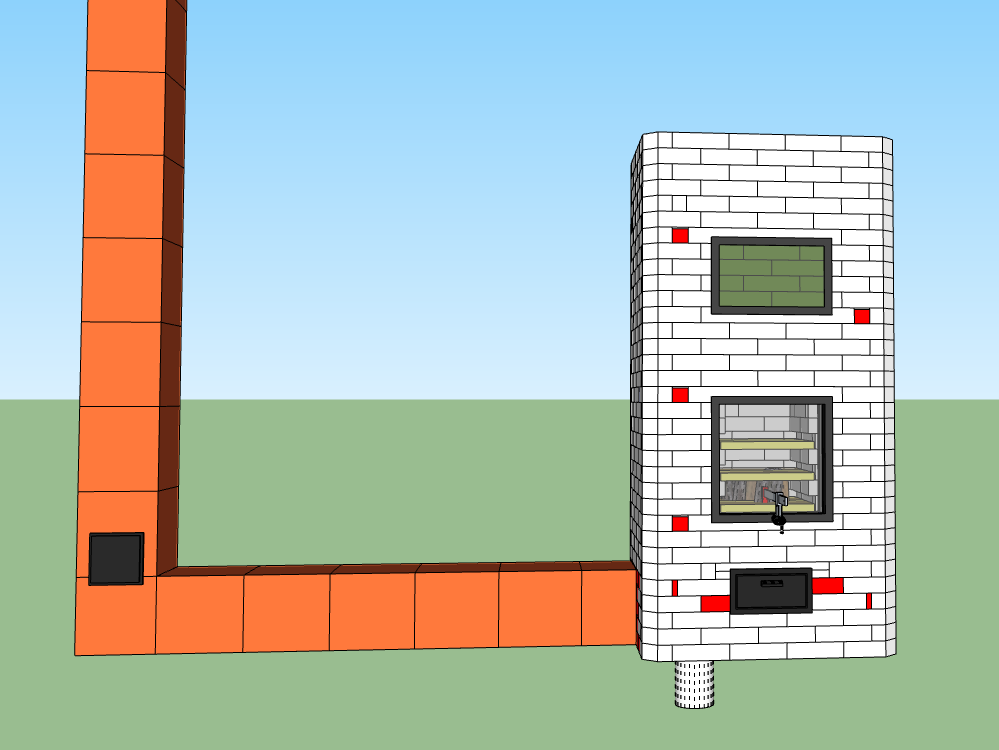

  • Les plans 3D (à ouvrir avec le logiciel sketchup) des 3 modèles de poêles Oxalibres, totalement opensource
  • Les estimatifs des matériaux pour chaque modèle, pour la partie maçonnerie : briques, coulis, enduit
  • Les dernières versions gratuites de sketchup (version make 2017) pour PC et Mac
  • Le support de formation écrit par David Szumilo, le concepteur du poêle oxalibre, en français et traduit en anglais (non à jour)
  • Le plan 3D d’une cuisinière de masse, conçue par David Szumilo

Vous trouverez également associé aux plans un estimatif du coût et des quantités de matériaux nécessaires pour la construction de chaque modèle, en pdf et en version modifiable. Ce document pourra vous servir pour vos commandes de matériaux.

Les caractéristiques des différents poêles :

ModèleSML
Largeur (cm)889999
Profondeur (cm)777788
Hauteur (cm)189201214
Hauteur four (cm)128134140
Poids (kg)200024002700
Quantité de bois par flambée (kg)710,514
Rendement Thermique85 %
Puissance moyenne, en kW, pour :
1 flambée par jour11,52
2 flambées par jour234
3 flambées par jour*34,56
Tarifs**4 000 €4 500 €5 000 €

* Toléré de façon exceptionnelle, à raison de 1,5 chargement toutes les 12 heures. Au-delà, la maçonnerie du poêle risque de fissurer.

** Ne comprend pas le banc ni le conduit d’évacuation. Les tarifs sont donnés à titre indicatifs. Vous trouverez tous les tarifs détaillés dans la rubrique « fournisseurs ».

Comment choisir son plan ?

Reportez-vous à la feuille de calcul , qui vous aidera à dimensionner le poêle dont vous avez besoin.

Dans un but de simplification, nous avons conçu un plan unique pour chaque modèle de poêle (S, M ou L), intégrant les options suivantes :

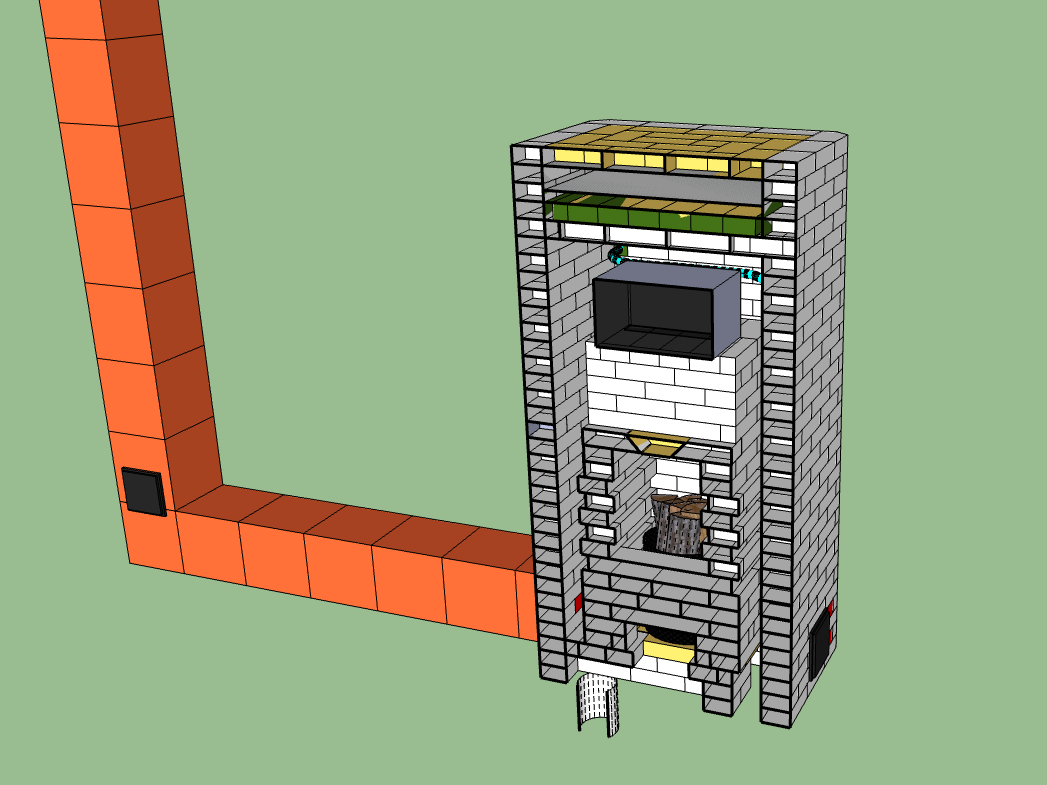

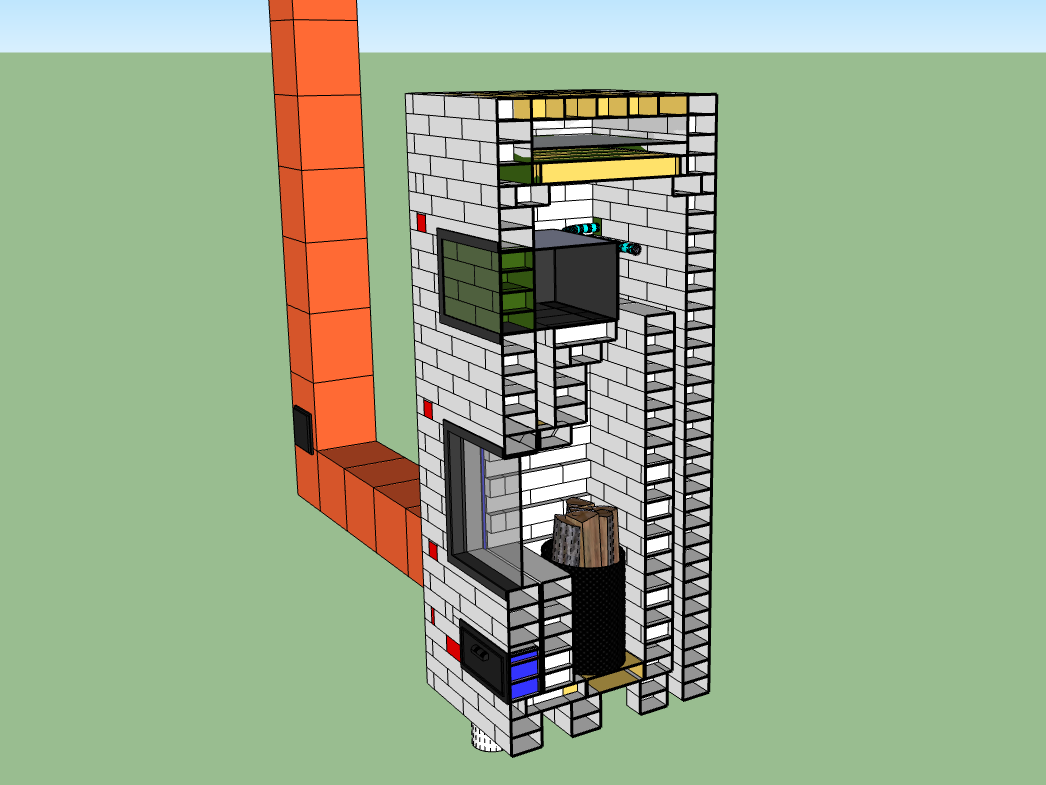

  • Un four « blanc » (les fumées passent autour), placés au-dessus du foyer. Ce four permet notamment de cuisiner pendant les flambées. Il vient donc compléter l’utilisation culinaire du foyer, que ne se fait elle qu’après les feux. Il peut être supprimé si non souhaité. Dans ce cas, le poêle peut être abaissé, en conservant au minimum 18cm entre le haut du cœur et les linteaux de fermeture de l’habillage.
  • Les angles « coupés » ou « droits ». Ce critère est juste esthétique. Les angles coupés permettent d’avoir un poêle arrondi après l’avoir enduit. Le plan prévoit par défaut les angles coupés. Pour obtenir des angles droits, il suffira de retourner les briques concernées, pour placer les découpes à l’intérieur de l’habillage. Vous pouvez également commander des briques entières au fournisseur, en remplacement des briques d’angle.
  • L’arrivée d’air extérieur, qui arrive sous le poêle est excentrée dans les plans. En fonction de vos configurations, l’arrivée d’air peut également se faire sous le poêle au centre (dans le cas d’un décendrage par le sous-sol), sur le côté (ce qui évite de percer le sol), ou par la porte de cendrier (prise d’air intérieur).
  • La sortie des fumées par la droite. Celle-ci peut se faire par la gauche également (en opérant une symétrie dans le plan), ou par l’arrière (petite modification à faire dans le plan ou directement en construisant le poêle ; quelques découpes seront à prévoir).

Comment installer / utiliser Sketchup ?

2 méthodes pour utiliser sketchup :

  1. Télécharger et installer le logiciel sur votre ordinateur, à l’aide du lien en haut de cette page. Il s’agit de la dernière version gratuite : sketchup make 2017
  2. Ouvrir sketchup directement dans votre explorateur. Pas besoin d’installer le logiciel, mais il faut vous créer un compte

Pour les néophytes, vous trouverez plein de tutoriels vidéos sur internet, qui vous donneront toutes les bases pour vous approprier ce logiciel.
